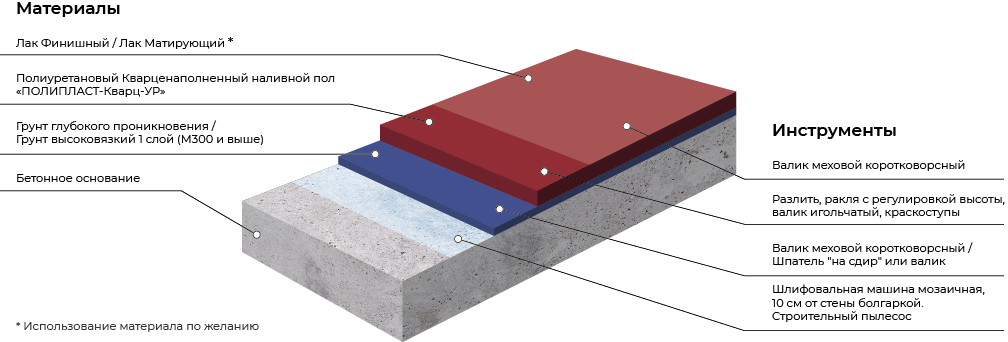

Полиуретановый Кварценаполненный наливной пол «ПОЛИПЛАСТ-Кварц-УР»
- Этот материал относится к категории двухупаковочных и состоит из основы и вещества-отвердителя.
- Основой состава выступают различные виды эпоксидиановых смол, смешанные между собой и специализированными компонентами-добавками. Присутствие в составе продукта добавок позволяет получить высокие малярные свойства, а также исключает появление дефектов на сформированной пленке.
- За последующее отверждение приготовленной к нанесению смеси отвечает аминный аддукт, использующейся в качестве отвердителя.
Полимерные наливные полы на основе полиуретана с добавлением обогащенного кварцевого песка сочетают в себе такие свойства полиуретанового покрытия как эластичность, ударопрочность и износостойкость. Они практически незаменимы в помещениях с высокой вибрационной нагрузкой и высокой проходимостью. Покрытие обладает хорошими декоративными свойствами и эксплуатационными характеристиками. Применяются преимущественно в гражданском и промышленном строительстве, где нет воздействия высоких температур и химических реагентов.
Содержание обогащенного кварцевого песка существенно повышает прочность покрытия и снижает его стоимость.
Использование:
Основа нашего продукта соединяется с кварцевым песком в следующих пропорциях:
- Жидкая основа состава: песок кварцевый, фракция которого колеблется от 0,1-0,3 мм = 1:4
- Жидкая основа продукта : песок кварцевого типа, с фракцией величиной 0,4- 0,6 мм = 1:5
Рекомендации по предварительной подготовке поверхности (подложки):
Бетонная основа пола не должна иметь повреждений, быть ровной, а также предварительно прогрунтованной специальным составом.
Технология нанесения продукта на бетон:
После завершения процесса грунтования подложки следует дождаться формирования слоя (требуется не менее 8-12 часов).
Затем можно приступать к процессу нанесения защитного состава «ПОЛИПЛАСТ-Кварц». При этом следует учитывать, что работы с материалом можно проводить не позднее 1 суток, после высыхания слоя грунта.
Условный пример создания защитного слоя из материала с толщиной 1,7 мм:
- В заранее подготовленную емкость (тару) с объемом около 60 литров, используемую для смешения составляющих покрытия, необходимо залить основу в количестве 13,3 кг. На следующем этапе происходит добавление подготовленного кварцевого песка (50-53 кг) фракция которого составляет около 0,1-0,3 мм. Полученная композиция тщательно перемешивается для получения максимально однородного состава.
- Далее в смесь вводиться вещество-отвердитель, запускающее процесс полимеризации состава. Масса компонента-отвердителя равна 6,7 кг. После, для равномерного распределения отвердителя необходимо произвести перемешивание готовой смеси в течение 6 минут.
- Готовый к работе состав, суммарная масса которого примерно равна 73 кг без промедления необходимо распределить на бетонной основе площадью 30 кв.м.
При приготовлении материала к нанесению необходимо помнить, что его жизнеспособность после введения отвердителя не будет превышать 40 минут.
Если по тем, или иным причинам указанные выше объемы компонентов являются для вас неприемлемыми, то рекомендуется уменьшить массовую долю каждого ингредиента, сохраняя при этом общие пропорции.
Увеличению адгезии финишного слоя продукта к нижней пленке покрытия способствует:
- Высыпание на свежий слой кварцевого песка (производится с помощью специального сита)
- По прошествии первых суток рекомендуется полностью очистить поверхность от следов песка любым удобным способом
Использование материала в качестве отдельного защитного покрытия:
Достаточную для восприятия веса человека прочность, слой покрытия набирает в течение 24 часов. При этом достижение всех заявленных характеристик происходит за 5-7 суток.
